Nakamura-Tome CNC-Werkzeugmaschinen

4- bis 8-Achsen Dreh-/Fräszentrum

Die TW-30 ist ein Hochleistungs - CNC-Dreh-/Fräszentrum mit Haupt- und Gegenspindel sowie zwei Revolvern. Die Maschine ist für hohe Steifigkeit, große Stangendurchmesser und anspruchsvolle Zerspanungsaufgaben ausgelegt. Durch simultane Bearbeitung auf beiden Spindeln werden kurze Taktzeiten erreicht. Die servogesteuerten Revolver sorgen für hohe Präzision und Prozesssicherheit, auch bei schweren Bearbeitungen und großen Werkzeugbestückungen.

Die NEW TW-30 auf einem Blick:

  • Drehdurchmesser max. [mm]: 335
  • Drehlänge max. [mm]: 300
  • Stangendurchlass [mm]: bis Ø 71

Leistungsmerkmale
  • Massive Bauweise
  • Fanuc Manual Guide für werkstattorientierte Programmierung

Mögliche Automationen
  • Roboterautomation
  • Stangenlademagazin

Einsatzgebiete
  • Stangen- und Futterteile

Umweltaspekte
  • Energieeffizientere Kühlmittelpumpen (je nach Ausführung)
  • Heruntergefahrene Lüfter und Servoantriebe im Einrichtbetrieb
  • Luftverbrauch im Einrichtbetrieb: kein Luftverbrauch
  • LED-Maschinenbeleuchtung
  • Abschaltbare Maschinenbeleuchtung per Eingabe

Technische Daten der NEW TW-30

Die Nakamura-Tome NEW TW-30 steht für hochproduktive Schwerzerspanung mit maximaler Prozesssicherheit und kurzen Zykluszeiten. Dank intelligenter Funktionen wie 'One-Touch Production' und 'Smart Support' werden Rüst- und Programmierprozesse deutlich vereinfacht, wodurch Bediener effizienter und produktiver arbeiten können. Mit der integrierten 3D Smart Pro AI erstellt die Maschine NC-Programme automatisiert auf Basis von 3D-CAD-Daten – schnell, präzise und anwenderfreundlich.

Detailansicht einer Nakamura-Tome TW-Multitasking-CNC-Maschine mit Werkzeugrevolver und Spindelbereich für Präzisionsbearbeitung

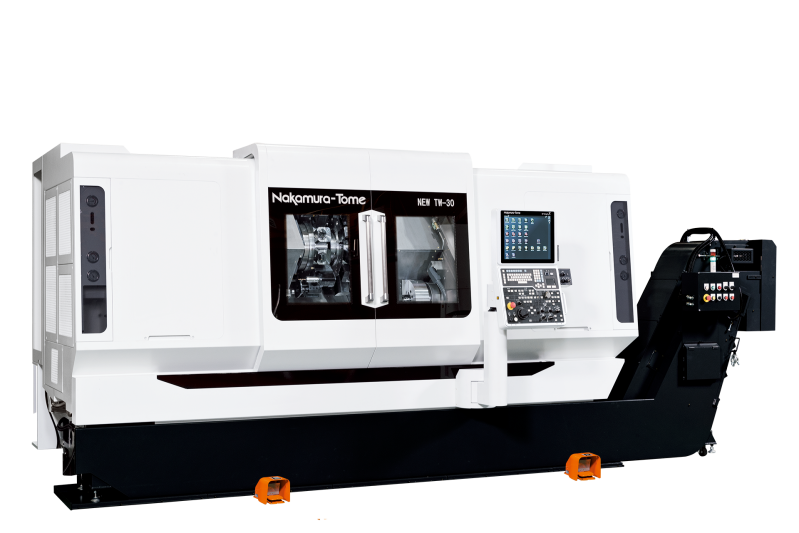

CNC-Dreh-Fräszentrum der Nakamura-Tome TW-Serie mit Doppelspindel und Doppelrevolver für simultane Bearbeitung komplexer Werkstücke

NEW TW-30

Hauptspindel
  • Stangendurchlass [mm]: Ø71
  • Leistung max. [kW]: 22 / 18,5
  • Drehzahl max.  [min⁻¹]: 3.500

Gegenspindel
  • Stangendurchlass an Gegenspindel [mm]: Ø71
  • Gegenspindel Leistung max. [kW]: 22 / 18,5
  • Gegenspindel Drehzahl max.  [min⁻¹]: 3.500

Allgemein
  • Drehdurchmesser max. [mm]: 335
  • Abstand Spindelnasen [mm]: 320-1.300
  • Drehlänge max. [mm]: 300
  • Maschinenmaße [BxTxH mm]: 4.975 x 2.607 x 2.250
  • Futterdurchmesser Standard [mm]: 340
  • Weitere Ausführungen und Größen auf Anfrage
