JX-Serie

Nakamura-Tome CNC-Werkzeugmaschinen

9- bis 12-Achsen Dreh-/Fräszentren

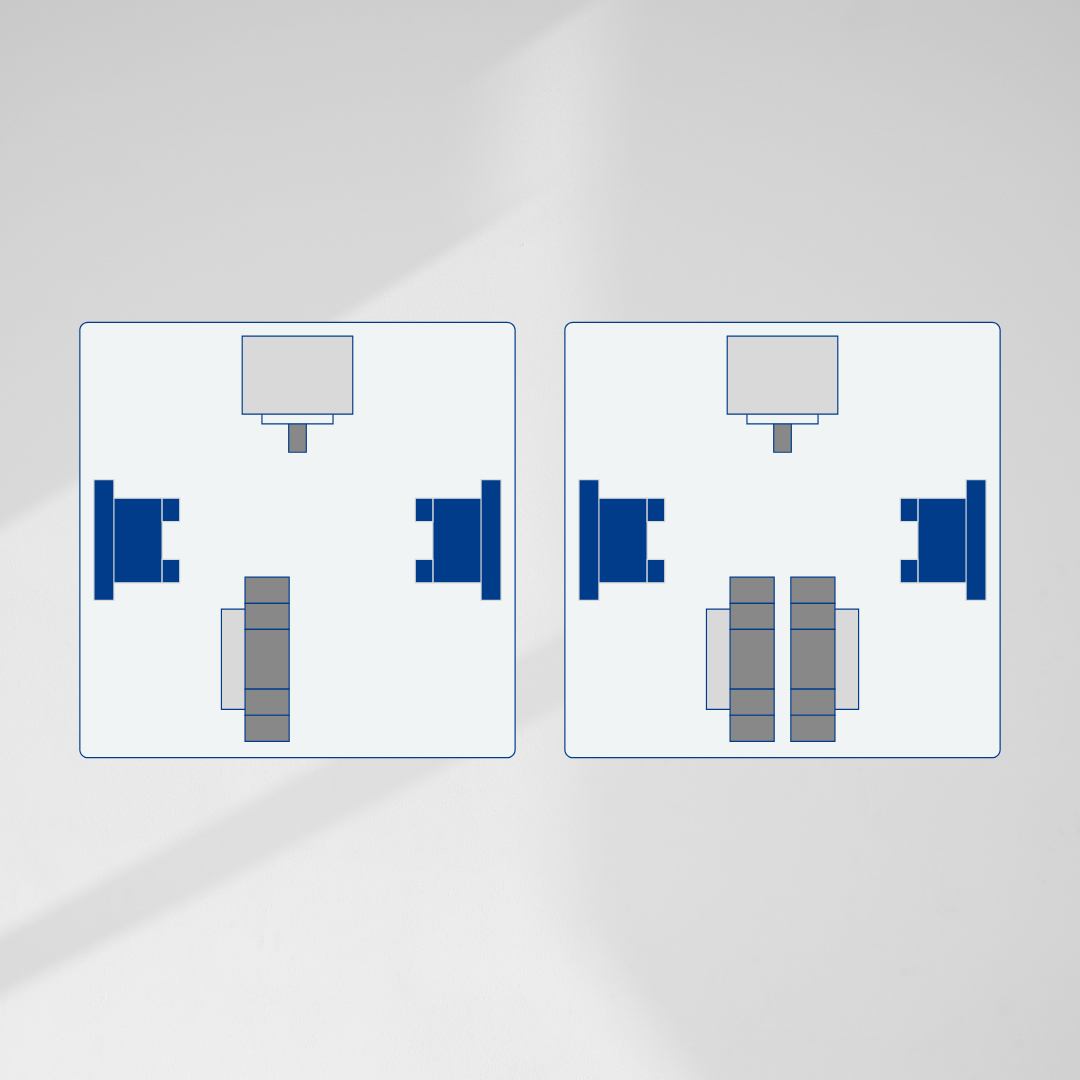

Die JX-Serie ist ein 9- bis 12-Achsen CNC-Dreh-/Fräszentrum für anspruchsvolle Multitasking-Bearbeitungen. Ausgestattet mit der weltweit kürzesten Werkzeugspindel „NT Smart Cube“, einem unteren Revolver sowie Haupt- und Gegenspindel ermöglicht die Maschine vibrationsarme, hochpräzise und wirtschaftliche Komplettbearbeitungen. Die kurze Kraftübertragung und die massive Säulenkonstruktion sorgen für hohe Steifigkeit und Prozesssicherheit. Durch simultane Bearbeitung mit oberen und unteren Werkzeugen auf beiden Spindeln werden deutlich reduzierte Zykluszeiten erreicht.

01

Leistungsmerkmale

  • Komplettbearbeitung mit Haupt- und Gegenspindel
  • NT Smart Cube Werkzeugspindel mit extrem kurzen Kraftflüssen
  • Hohe Präzision und Prozesssicherheit
  • ATC-Werkzeugmagazin mit bis zu 80 Werkzeugen (optional 40 / 120)

02

Mögliche Automation

  • Roboterautomation
  • Stangenlademagazin
  • Gantry-Systeme (modellabhängig)

03

Einsatzgebiete

  • Medizintechnik
  • Maschinenbau
  • Feinmechanik
  • Formen- und Werkzeugbau

04

Umweltaspekte

  • Energieeffiziente Kühlmittelpumpen (je nach Ausführung)
  • Heruntergefahrene Lüfter und Servoantriebe im Einrichtbetrieb
  • Luftverbrauch im Einrichtbetrieb: kein Luftverbrauch
  • LED-Maschinenbeleuchtung
  • Abschaltbare Maschinenbeleuchtung per Eingabe

JX-200

Technische Daten der JX-200

Hauptspindel
  • Stangendurchlass [mm]: bis Ø80
  • Leistung max. [kW]: 22 / 18,5
  • Drehzahl max.  [min⁻¹]: 6.000

Gegenspindel
  • Stangendurchlass [mm]: Ø65
  • Leistung max. [kW]: 15 / 11
  • Drehzahl max.  [min⁻¹]: 6.000

Allgemein
  • Drehdurchmesser max. [mm]: 305 (Frässpindel)
  • Abstand Spindelnasen [mm]: 240-1.250
  • Drehlänge max. [mm]: 1.058
  • Futterdurchmesser Standard [mm]: 210
  • Maschinenmaße [BxTxH mm]: 2.925 x 5.250 x 2.984
  • Weitere Ausführungen und Größen auf Anfrage

JX-250

Technische Daten der JX-250

Hauptspindel
  • Stangendurchlass [mm]: bis Ø90
  • Leistung max. [kW]: 22 / 18,5
  • Drehzahl max.  [min⁻¹]: 4.500

Gegenspindel
  • Stangendurchlass [mm]: bis Ø71
  • Leistung max. [kW]: 18,5 / 15
  • Drehzahl max.  [min⁻¹]: 4.500

Allgemein
  • Drehdurchmesser max. [mm]: 320
  • Abstand Spindelnasen [mm]: 300-1.850
  • Drehlänge max. [mm]: 1.650
  • Futterdurchmesser Standard [mm]: 340
  • Maschinenmaße [BxTxH mm]: 5.579 x 2.954 x 2.258
  • Weitere Ausführungen und Größen auf Anfrage
