Nakamura-Tome CNC-Werkzeugmaschinen
9- bis 12-Achsen Dreh-/Fräszentren
Die Dreh-Fräszentren der NTJ-Baureihe sind für die Komplettbearbeitung kleiner und präziser Werkstücke optimal geeignet. Mit diesen Maschinen können besonders effektiv Stangen- oder Wellenteile bis zu einem maximalen Drehdurchmesser von 65 mm und einer maximalen Länge von 600 mm bearbeitet werden. Der obere Werkzeugrevolver dieser Dreh-Fräszentren ist mit vier Achsen ausgestattet und schwenkt als B-Achse um +/- 91°. Eine zusätzliche Y-Achse, welche sich im Bereich +/- 45 mm bewegt sowie eine Z-Achse mit einem Verfahrweg von maximal 1.240 mm sorgen für die nötige Flexibilität bei komplexen Werkstücken. Modernste flexible Zerspanung für komplexe Werkstücke. Diese modularen Mehrachsen-CNC-Dreh-/Fräszentren mit 2 Werkzeugrevolvern und 2 Arbeitsspindeln entsprechen modernsten Produktionsanforderungen. Beide Revolver können auf beiden Spindeln einzeln oder zusammen drehen, bohren oder fräsen.

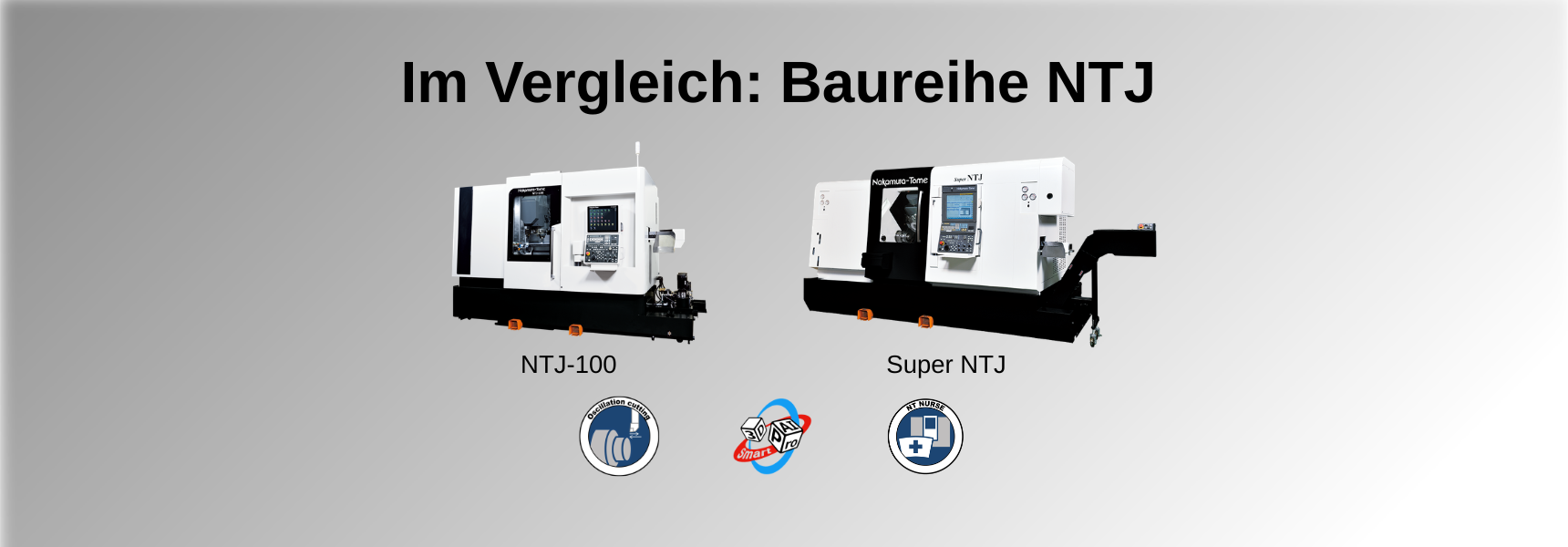

Die Unterschiede der NTJ-Baureihe auf einem Blick:
NTJ-100
- Drehdurchmesser max. [mm]: 175
- Drehlänge max. [mm]: 678
- Stangendurchlass [mm]: bis Ø 51 / Ø 65 (Optional)
Super NTJ
- Drehdurchmesser max. [mm]: 190
- Drehlänge max. [mm]: 620
- Stangendurchlass [mm]: bis Ø 65 / Ø 51 (Optional)
Technische Daten der NTJ-100
Die NTJ-100 kombiniert eine schwenkbare B-Achsen-Revolvertechnologie mit hoher Prozessflexibilität für komplexe Dreh- und Fräsbearbeitungen. Dank Oscillation Cutting werden Späne kontrolliert gebrochen, wodurch Prozesssicherheit und Automatisierung deutlich verbessert werden. Mit der integrierten 3D Smart Pro AI unterstützt die Maschine zudem eine schnelle und intuitive NC-Programmerstellung – ideal für effiziente Fertigung bei hoher Variantenvielfalt.
Technische Daten der Super NTJ
Die Super NTJ steht für hochproduktive Komplettbearbeitung mit schwenkbarer B-Achse und bis zu 96 Werkzeugen. Durch Oscillation Cutting werden lange Späne zuverlässig reduziert, was stabile Prozesse und eine höhere Maschinenverfügbarkeit ermöglicht. Zusätzlich unterstützt das Assistenzsystem NT NURSE den Bediener mit intelligenten Funktionen für Überwachung, Prozessoptimierung und komfortable Maschinenbedienung.
