Features der JX-250
Die Nakamura-Tome JX-250 ist auf echte Komplettbearbeitung und maximale Prozessflexibilität im High-End-Segment ausgelegt. Der „NT Smart Cube“ sorgt auch hier für eine extrem kompakte Werkzeugspindel und damit für ein erweitertes Bearbeitungsfeld bei gleichzeitig hoher Steifigkeit. In Verbindung mit Oscillation Cutting und der 3D Smart Pro AI Technologie ermöglicht die Maschine eine hochdynamische, präzise und prozessoptimierte Zerspanung. Die großzügige Achsgeometrie mit erweitertem Verfahrweg und B-Achsen-Schwenkbereich schafft zusätzliche Freiheitsgrade für komplexe Werkstücke. Durch die Twin-Spindle-Architektur und die Möglichkeit simultaner Bearbeitung wird die Produktivität signifikant gesteigert. Die JX-250 ist damit besonders geeignet für komplexe, anspruchsvolle Bauteile mit hohem Integrationsgrad.

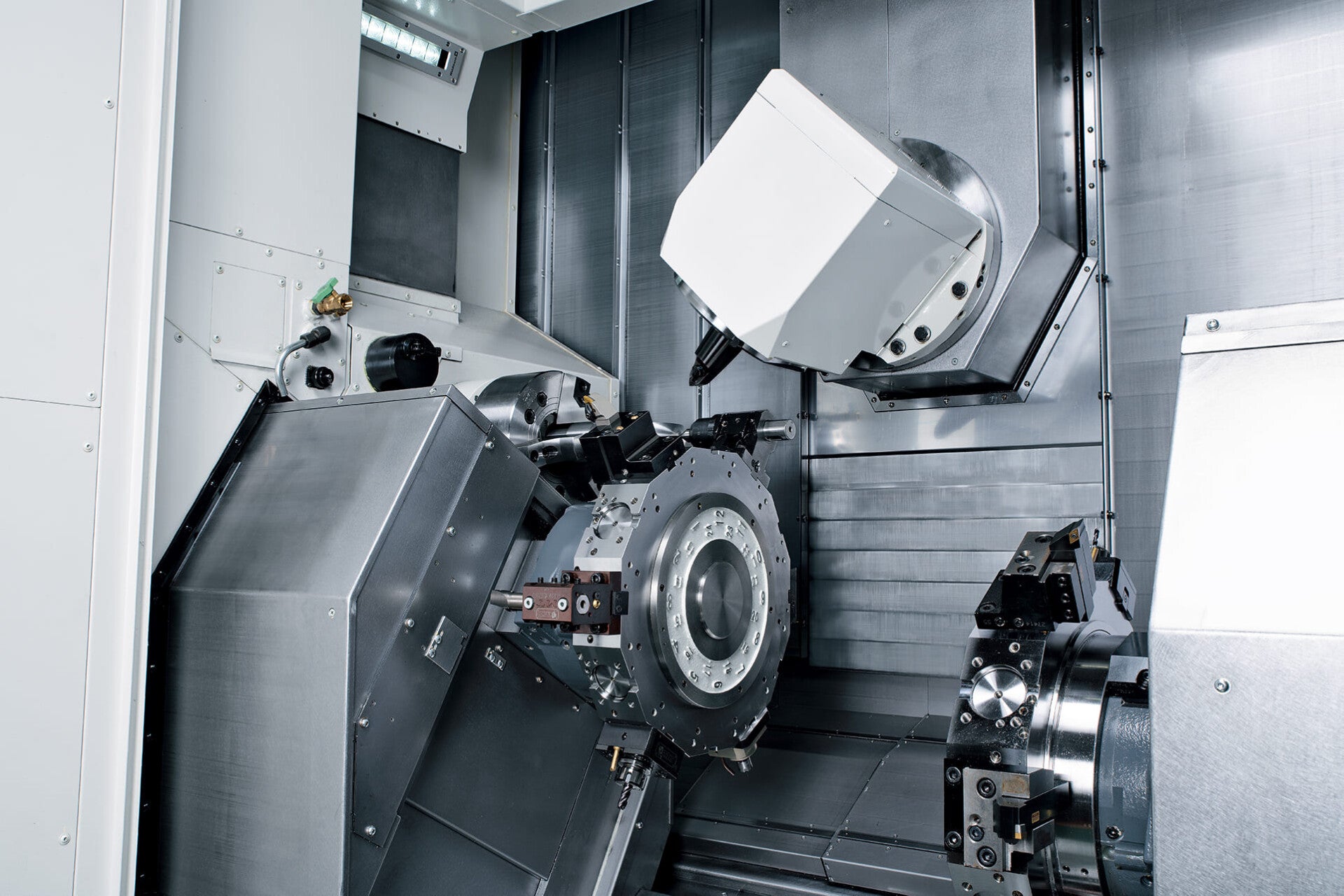

„NT Smart Cube“ – die weltweit kürzeste Werkzeugspindel Multitasking-Maschine mit hoher Steifigkeit und automatischem Werkzeugwechsler
- Ausgestattet mit der weltweit kürzesten Werkzeugspindel „NT Smart Cube“.
- Spindelabstand: 1.850 mm.
- Dank der kompakten Werkzeugspindel werden Kollisionen reduziert und ein größerer Bearbeitungsbereich ermöglicht.
- 250 mm Verfahrweg in der X-/Y-Ebene.
- Schwenkbereich der B-Achse: 240° (±120°).
- Werkzeugkapazität des automatischen Werkzeugwechslers: 40 Werkzeuge (optional 80 oder 120).
- Verkürzte Zykluszeiten durch simultane Bearbeitung mit oberen und unteren Werkzeugen an beiden Spindeln.

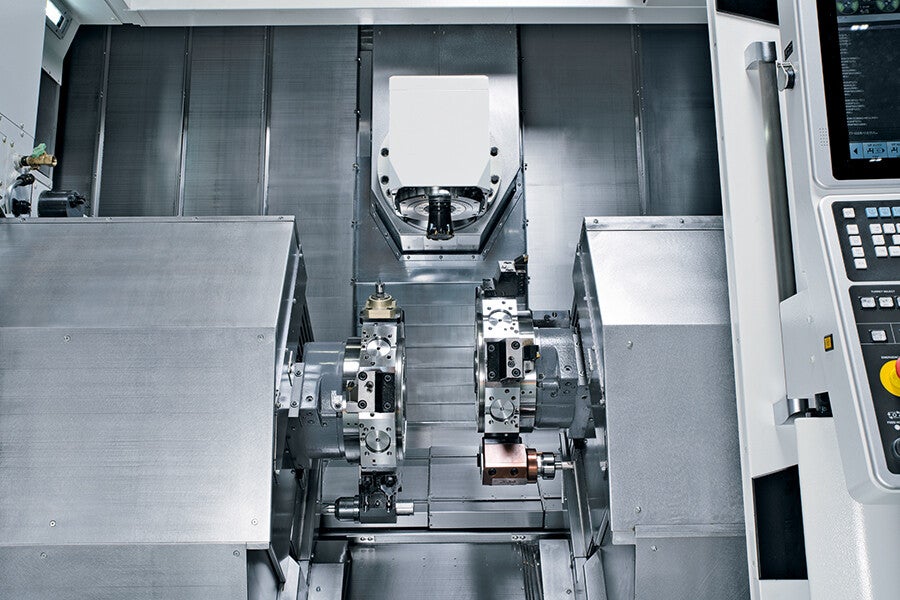

Y-Achse serienmäßig für beide Revolver*
Der erweiterte Z-Achsen-Verfahrweg für größeren Bearbeitungsbereich
- Erweiterter Z-Achsen-Verfahrweg (R: 490 mm, L: 140 mm).
- Wird ein Revolver in Z-Achsen-Richtung zurückgezogen, kann der andere Revolver über seinen Z-Achsen-Referenzpunkt hinaus verfahren.
- Die Fräsmotoren verfügen über eine Leistung von 5,5 / 3,7 kW und eine maximale Drehzahl von 6.000 min⁻¹.
*Der linke untere Revolver ist optional.
Technische Daten
Die Kombination aus Stangendurchlass und Motorleistung sind in den folgenden Ausführungen verfügbar:
