Hohe Wirtschaftlichkeit durch reduzierte Bearbeitungskosten = reduzierte Stückkosten

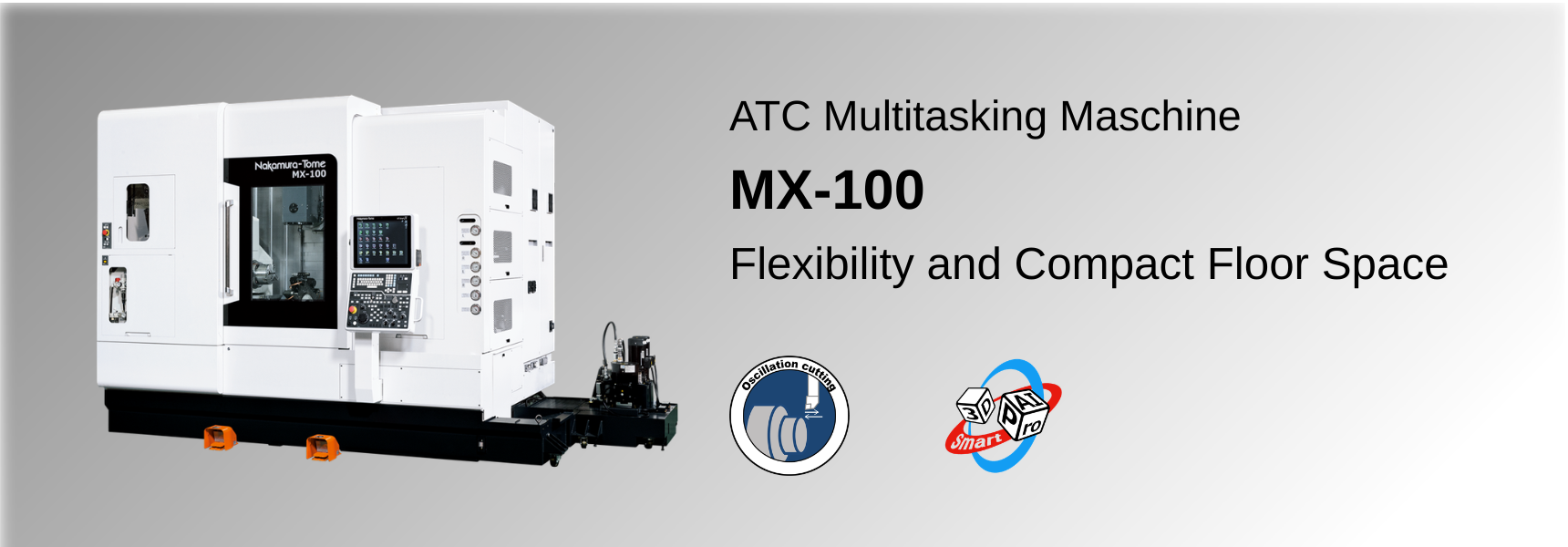

9- bis 12-Achsen Dreh-/Fräszentrum

Die Dreh-Fräszentren der MX-Baureihe sind mit einem Werkzeugrevolver sowie zwei Spindeln ausgestattet und entsprechen modernsten Zerspanungsanforderungen. Komplexe gratfreie Serienteile, (rund oder auch kubisch, mit Bohrungen, Gewinden, Anfräsungen, Fräskonturen und Verzahnungen) welche in der Vergangenheit oftmals die Belegung weiterer Maschinen verlangten, können mit diesen Dreh-Fräszentren komplett hergestellt werden. Dabei sind dem Bediener nahezu keine Grenzen gesetzt, denn selbst komplexe Geometrien bei Bohrungen, Anfräsungen, Fräskonturen und Verzahnungen können problemlos berücksichtigt werden. Durch reduzierte Bearbeitungszeiten und somit reduzierte Stückkosten erreichen Sie mit den MX-Modellen hohe Wirtschaftlichkeit.

Die MX-100 auf einem Blick:

  • Drehdurchmesser max. [mm]: bis 305 (Fräßspindel)
  • Drehlänge max. [mm]: bis 834
  • Stangendurchlass [mm]: bis Ø 65

Leistungsmerkmale
  • Wirtschaftliche Fertigung von Einzelteilen bis Serien, mit bis zu drei Werkzeugen im Span
  • Reduzierte Personal- und Durchlaufzeiten durch integrierte Frässpindel, angetriebene Werkzeuge und Automation
  • Einfache Programmierung durch 2-Kanal-Steuerung mit werkstattorientierter Programmierung
  • Hohe Prozesssicherheit durch Werkzeugbruch- und Werkzeugstandzeitüberwachung

Mögliche Automationen
  • Compact-Loader
  • Roboterautomation
  • Stangenlademagazin

Einsatzgebiete
  • Medizintechnik
  • Automobilindustrie
  • Hydraulik
  • Maschinenbau
  • Feinmechanik
  • Formen- und Werkzeugbau

Technische Daten der MX-100

Die MX-Serie von Nakamura-Tome kombiniert innovative Technologien wie Oscillation Cutting und 3D Smart Pro AI für maximale Produktivität in der CNC-Fertigung. Während Oscillation Cutting die Spanbildung kontrolliert und Maschinenstillstände reduziert, unterstützt 3D Smart Pro AI die schnelle und einfache Erstellung von NC-Programmen anhand von CAD-Daten.

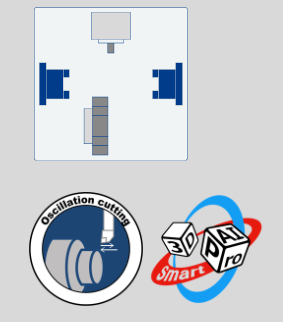

Oscillation Cutting und 3D Smart Pro AI für verbesserte Bearbeitung und intelligente NC-Programmierung auf der Nakamura-Tome MX-Serie
Nakamura-Tome MX-Serie Multitasking-Drehzentrum

Hauptspindel
  • Stangendurchlass [mm]: bis Ø65
  • Leistung max. [kW]: 15 / 11
  • Drehzahl max.  [min⁻¹]: 6.000

Gegenspindel
  • Stangendurchlass [mm]: bis Ø51
  • Leistung max. [kW]: 11 / 7,5
  • Drehzahl max.  [min⁻¹]: 6.000

Allgemein
  • Drehdurchmesser max. [mm]: 305 (Frässpindel)
  • Abstand Spindelnasen [mm]: 230-1.000
  • Drehlänge max. [mm]: 834
  • Maschinenmaße [BxTxH mm]: 2.795 x 4.350 x 2.662
  • Futterdurchmesser Standard: 210
  • Weitere Ausführungen und Größen auf Anfrage
