TW-Serie

Nakamura-Tome CNC-Werkzeugmaschinen

4- bis 6-Achsen Dreh-/Fräszentrum

Die TW-30 ist eine Hochleistungs - CNC-Dreh-/Fräszentrum mit Haupt- und Gegenspindel sowie zwei Revolvern. Die Maschine ist für hohe Steifigkeit, große Stangendurchmesser und anspruchsvolle Zerspanungsaufgaben ausgelegt. Durch simultane Bearbeitung auf beiden Spindeln werden kurze Taktzeiten erreicht. Die servogesteuerten Revolver ohne Hubbewegung sorgen für hohe Präzision und Prozesssicherheit, auch bei schweren Bearbeitungen und großen Werkzeugbestückungen.

01

Leistungsmerkmale

  • Massive Bauweise
  • Fanuc Manual Guide für werkstattorientierte Programmierung

02

Mögliche Automation

  • Roboterautomation
  • Stangenlademagazin

03

Einsatzgebiete

  • Stangen- und Futterteile

04

Umweltaspekte

  • Energieeffizientere Kühlmittelpumpen (je nach Ausführung)
  • Heruntergefahrene Lüfter und Servoantriebe im Einrichtbetrieb
  • Luftverbrauch im Einrichtbetrieb: kein Luftverbrauch
  • LED-Maschinenbeleuchtung
  • Abschaltbare Maschinenbeleuchtung per Eingabe

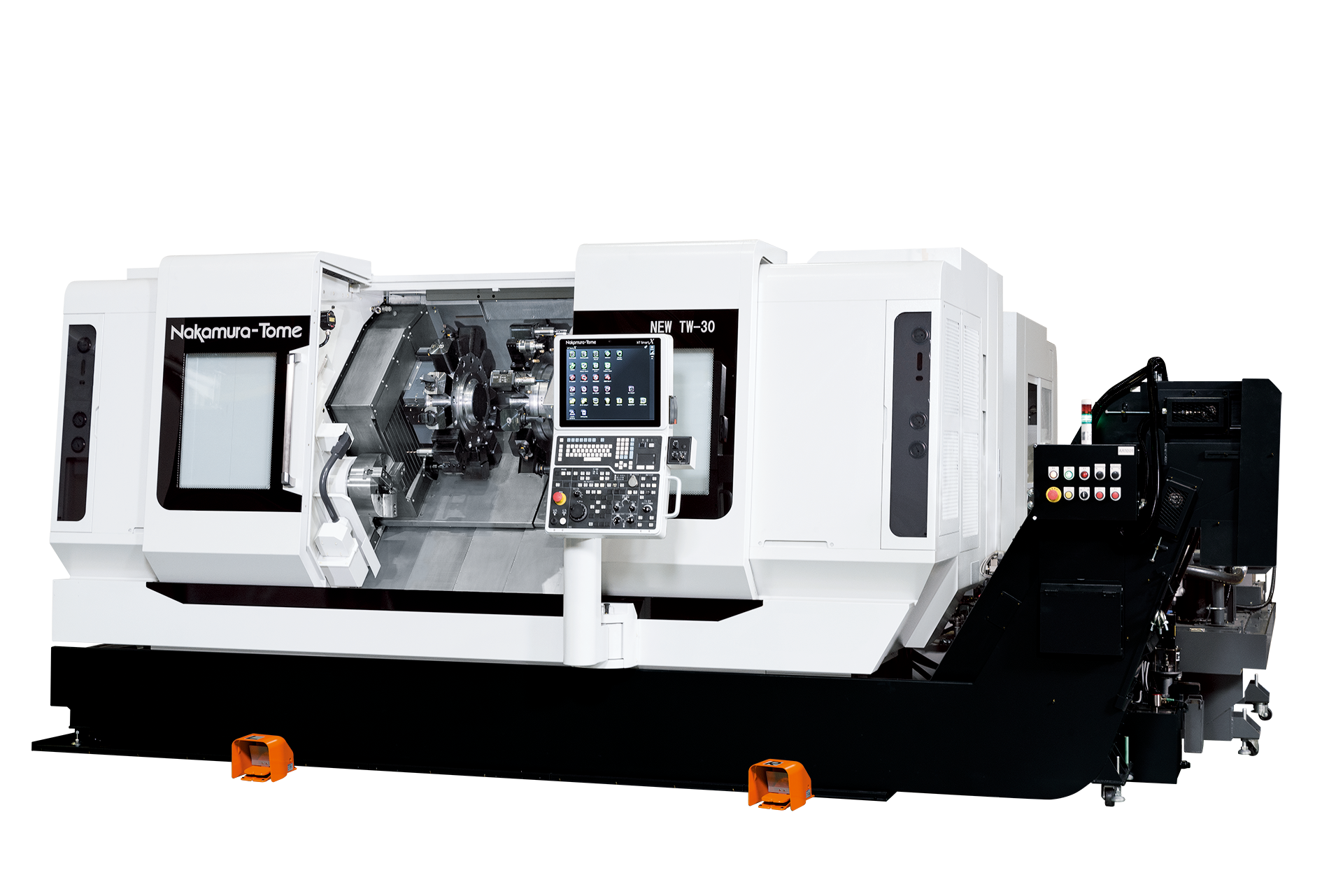

NEW TW-30

Technische Daten der NEW TW-30

Hauptspindel
  • Stangendurchlass [mm]: Ø71
  • Leistung max. [kW]: 22 / 18,5
  • Drehzahl max.  [min⁻¹]: 3.500

Gegenspindel
  • Stangendurchlass an Gegenspindel [mm]: Ø71
  • Gegenspindel Leistung max. [kW]: 22 / 18,5
  • Gegenspindel Drehzahl max.  [min⁻¹]: 3.500

Allgemein
  • Drehdurchmesser max. [mm]: 335
  • Abstand Spindelnasen [mm]: 320-1.300
  • Drehlänge max. [mm]: 300
  • Maschinenmaße [BxTxH mm]: 4.975 x 2.607 x 2.250
  • Futterdurchmesser Standard [mm]: 340
  • Weitere Ausführungen und Größen auf Anfrage
